Montage von Schlauchleitungen

Bestimmungsgemäße Verwendung:

Schlauchleitungen sind nur für ihre bestimmungsgemäße Anwendung einzusetzen. Die hier berücksichtigten Parameter wie der zulässige Druck, der zulässige Biegeradius, der Temperaturbereich und die mit der Schlauchleitung in Kontakt kommenden Medien, entnehmen Sie der jeweils beiliegenden Dokumentation wie der Hersteller-Erklärung, der Konformitätserklärung oder der Kennzeichnung an der Schlauchleitung. Beachten Sie die Einbauhinweise der Betriebsanleitung sowie die DIN 20066 „Schlauchleitungen Einbau“ (Einbauhinweise, Verlegung) sowie ZH 1/74 und T002 (BGI 572).

Die folgenden Beispiele zeigen Ihnen, wie Metallschläuche fachgerecht behandelt und eingebaut werden, und welche Fehler vermieden werden müssen, um Funktionsfähigkeit und zulässige Verwendungsdauer sicherzustellen und nicht durch zusätzliche Beanspruchungen zu verkürzen:

• Schlauchleitungen müssen so eingebaut werden, dass ihre natürliche Lage und Bewegung nicht behindert werden
• Schlauchleitungen dürfen beim Betrieb durch äußere Einwirkung grundsätzlich nicht auf Zug, Torsion und Stauchung beansprucht werden, sofern sie nicht speziell dafür ausgelegt und konstruiert wurden.
• der kleinste vom Hersteller angegebene Biegeradius des Schlauches darf nicht unterschritten werden (siehe Datenblätter)
• Schlauchleitungen müssen gegen Beschädigungen durch von außen kommende mechanische, thermische oder chemische Einwirkungen geschützt sein
• vor der Inbetriebnahme Überprüfung der lösbaren Verbindungen auf festen Sitz
• bei sichtbaren äußerlichen Beschädigungen die Schlauchleitung nicht in Betrieb nehmen
• vor Inbetriebnahme ist die Schlauchleitung ggf. in geeigneter Art und Weise zu reinigen
• bei Schlauchleitungen, die Potenzialausgleich nach BGR 132 benötigen, diesen prüfen, ggf. nachträglich herstellen
• Bei der Montage ist der Schlauch mit einem zweiten Werkzeug (Schraubenschlüssel, Zange u.a.) festzuhalten,
  siehe Skizze:

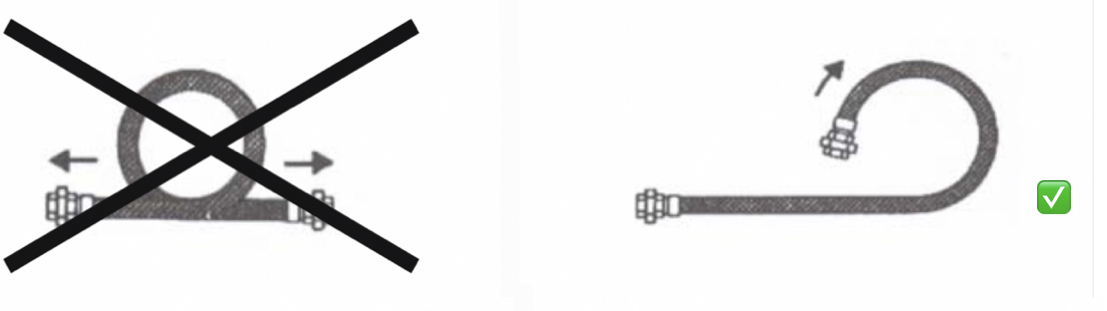

• In aufgerolltem Zustand entsteht durch Ziehen an den Enden eine für Metallschläuche schädliche Torsionsbeanspruchung und der kleinste zulässige Biegeradius wird unterschritten.

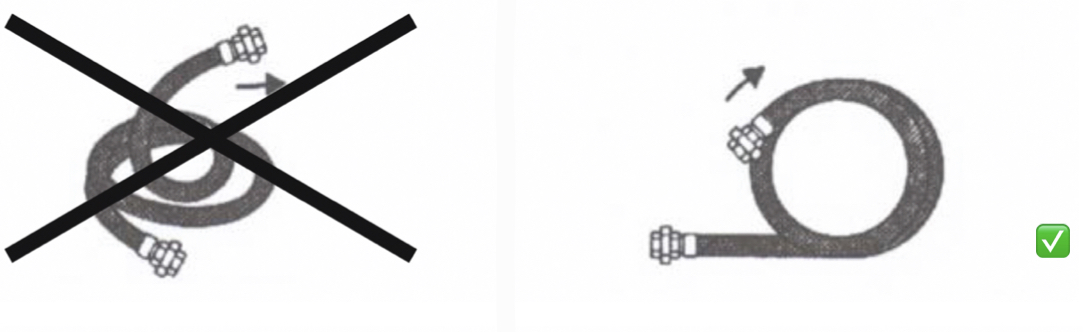

• Durch richtiges Auf- und Abrollen wird dieser Fehler vermieden.

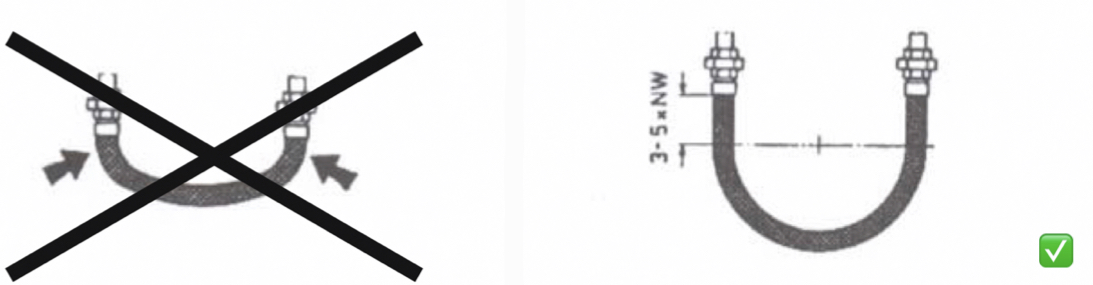

• Durch Verwendung einer zu kleinen Länge wird der Metallschlauch an den Anschlussstellen abgeknickt. Der aus dem zulässigen Biegeradius errechneten Länge ist pro Anschlussseite ein gerades Stück von ca. 3- bis 5-fache Nennweite zuzuschlagen. Durch die Wahl eines größeren Biegeradius als dem kleinstzulässigen erhöt sich die Lebensdauer wesentlich.

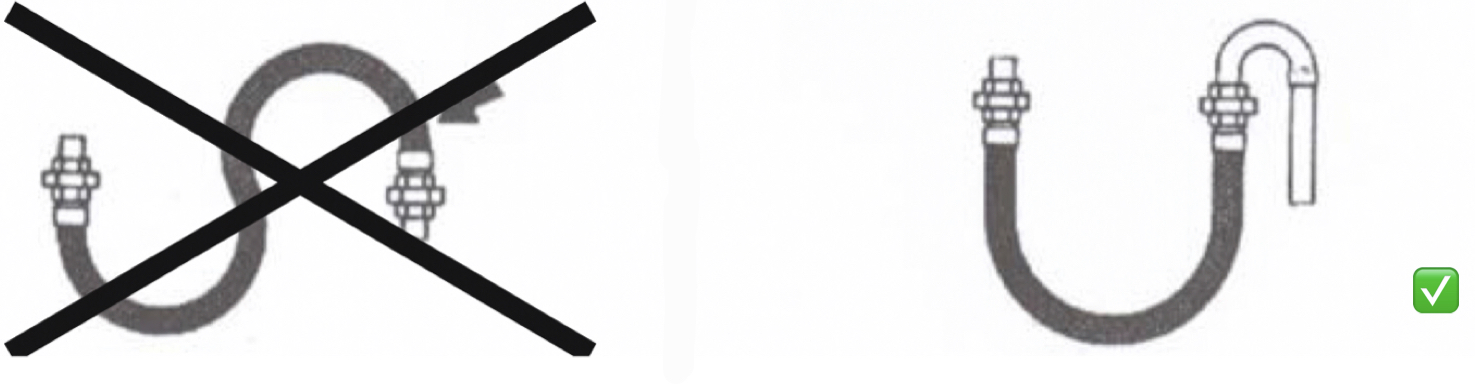

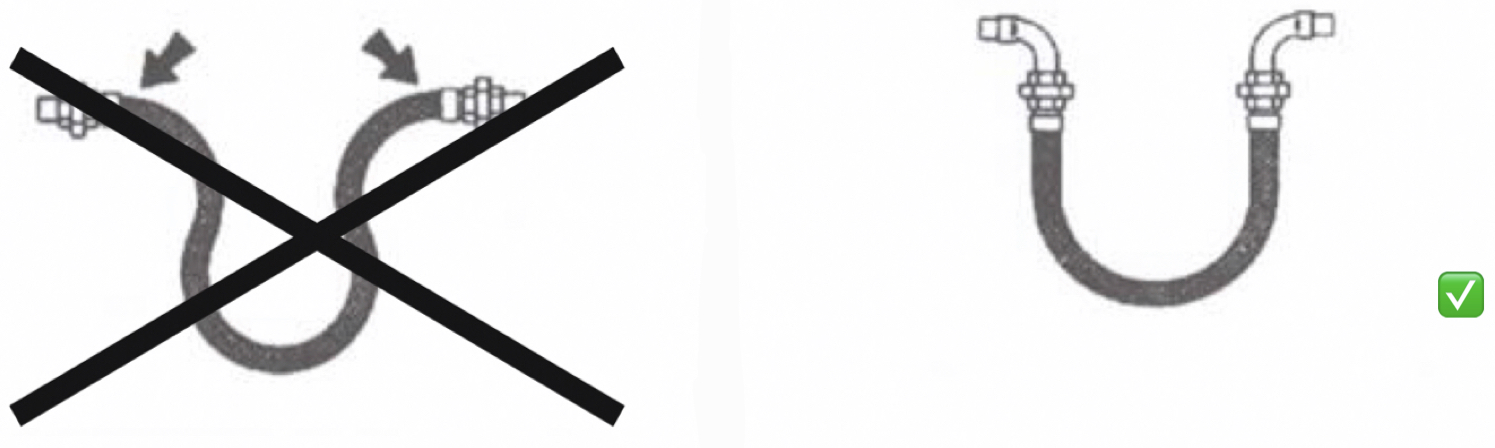

• Durch falschen Einbau der Metallschläuche entsteht eine zu starke Biegebeanschpruchung hinter den Anschlüssen. Durch Anbringung von Rohrbogen / 90° Bogen vermeidet man diese Fehler.

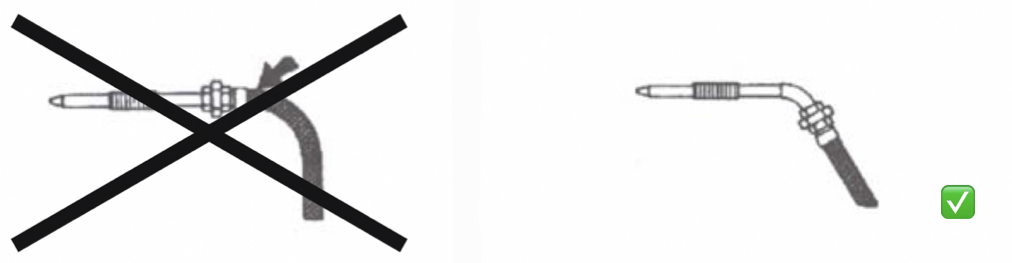

• Auch an Handgeräten empfiehlt sich die Verwendung eines der Arbeitsstellung entsprechenden Bogens.

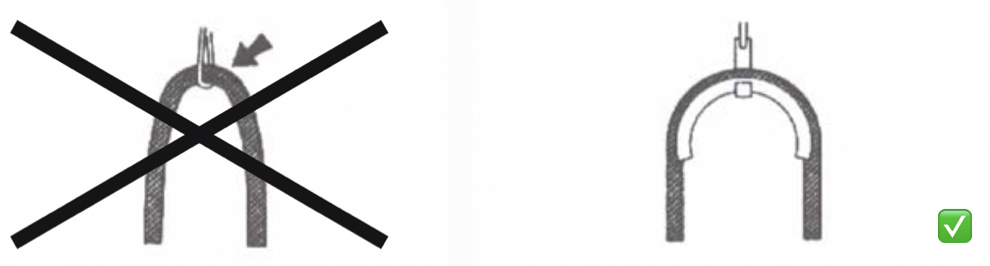

• Das Auflegen auf einen Sattel oder eine Rolle mit dem entsprechenden Durchmesser verhindert ein zu starkes Abknicken.

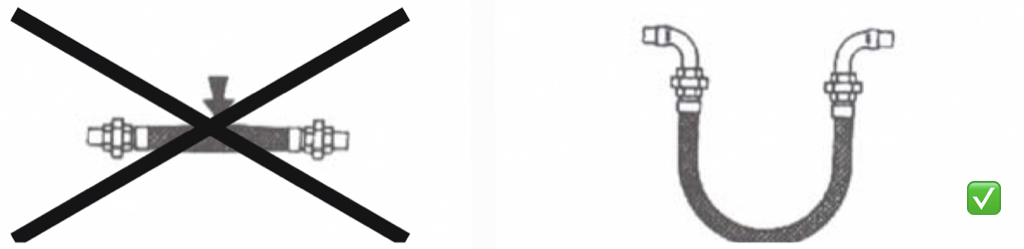

• Durch falschen Einbau kann ein Stauchen in der Längsachse erfolgen. Dieser Fehler kann sowohl beim Einbau als auch bei der Bewegung erfolgen und führt dazu, dass sich die Umflechtung vom Metallschlauch abhebt und hierdurch die Druckbeständigkeit nicht mehr gewährleistet ist.

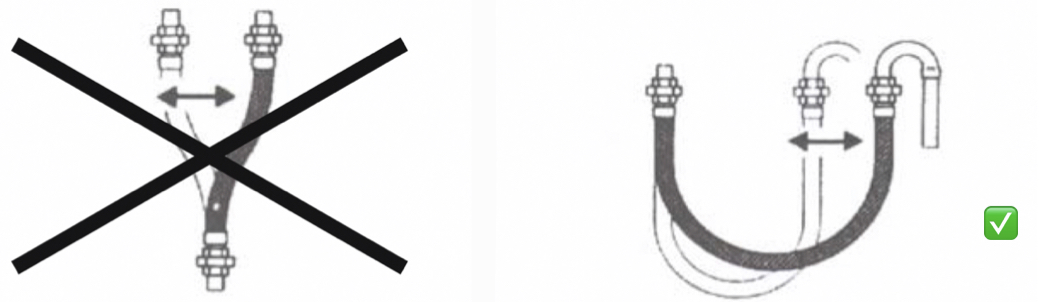

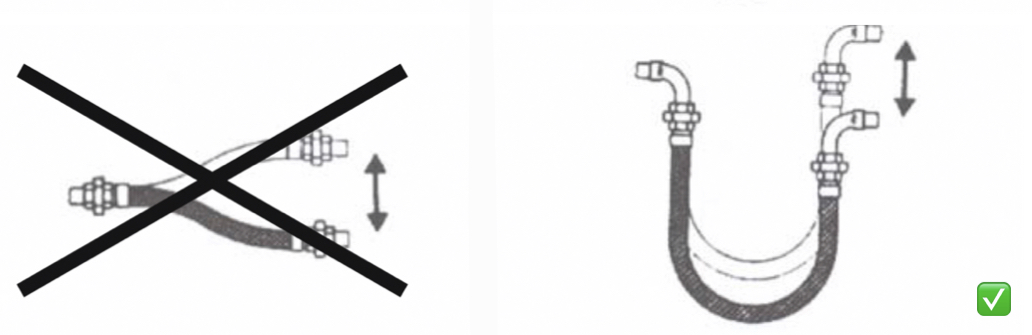

• Axial eingebaute Metallschläuche mit Umflechtung sind als Dehnungsausgleicher nicht geeignet.

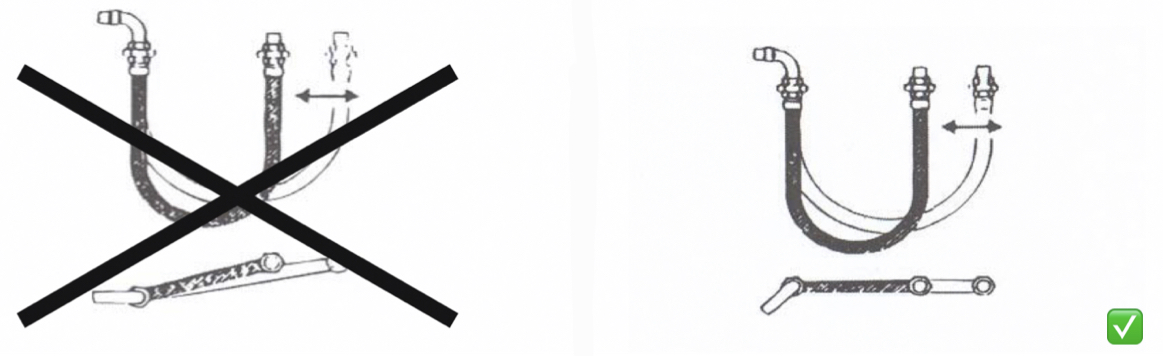

• Torsionsbewegungen führen zur baldigen Zerstörung der Schlauchleitung. Es ist darauf zu achten, dass die Rohrachsen (bzw. die Metallschlauch-Achsen) parallel laufen und Bewegungsrichtung in einer Ebene liegen.
